電磁流量計的安裝位置選擇是確保測量精度的核心環節，其本質是通過優化流體流態與環境條件，減少外部干擾對電磁感應信號的影響。以下從技術原理、規范要求到場景化應用，系統解析安裝位置的科學選擇方法：

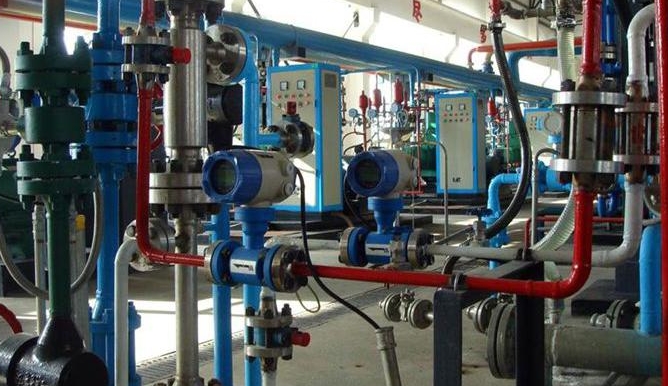

一、核心安裝原則：基于流體力學的直管段要求

1. 上下游直管段的標準規范

• 上游直管段：需≥10 倍管道公稱直徑（D），目的是讓流體在進入測量段前形成穩定的層流狀態。例如 DN100 管道需保證上游 1000mm 的直管段，若上游存在彎頭、閥門等擾流件，直管段長度需增至 15-20D

• 下游直管段：≥5D，用于維持測量后的流體穩定，避免下游阻力影響上游流態

• 特殊工況調整：當介質含固體顆粒或高粘度時，上游直管段可延長至 25D，配合整流器使用

2. 直管段不足的解決方案

二、空間布局禁忌：規避 8 類高風險安裝場景

1. 絕對禁止的安裝位置

• 管道最高點：易積聚氣泡形成 "氣塞"，導致電極接觸不良，測量值波動幅度可達 ±15% 以上

• 管道最低點：固體顆粒沉積易磨損襯里，且介質沉淀會改變管道有效截面積，造成恒流工況下測量值偏高

• 振動劇烈區域：機械振動會導致電極信號噪聲增大，典型案例：壓縮機出口管道安裝儀表，測量誤差超 ±8%

2. 需謹慎的安裝環境

• 強電磁場源：距離變壓器、電動機等設備需≥3 米，磁場干擾會使感應電動勢疊加雜波，實測某鋼廠案例中，距離電機 2 米處安裝的儀表，零點漂移達 ±3% FS

• 高溫 / 低溫區：普通型儀表環境溫度限制 - 10℃~60℃，超過范圍需選高溫型（-40℃~120℃）并采取隔熱措施

• 潮濕環境：防護等級需≥IP65，露天安裝應加裝遮陽防雨棚，避免接線盒進水導致短路

三、安裝方位優化：水平、垂直、傾斜安裝的技術要點

1. 水平安裝的關鍵控制

• 電極軸線水平：確保左右電極在同一水平面，防止氣泡附著在上側電極（如圖示），某水計量案例中，電極傾斜 5° 導致測量值偏低 7%

• 管道坡度控制：水平管道需保持≤0.5% 的坡度，且儀表安裝處為低點，便于氣泡排出

2. 垂直安裝的技術規范

• 流體流向自下而上：利用流體浮力抵消氣泡影響，實測顯示自下而上流動時，含氣量≤1% 的介質測量誤差＜±0.5%

• 最小流速要求：≥0.5m/s，避免低速時氣泡上浮速度大于流體流速，形成相對逆流

3. 傾斜安裝的特殊場景

• 適用工況：大管徑（DN≥300）且現場空間受限，傾斜角度≤15°

• 輔助措施：在儀表上游最高點設置排氣閥，下游最低點設置排污閥，某礦山泥漿管道案例中，傾斜 10° 安裝配合排污系統，實現連續 6 個月零故障運行

四、行業定制化方案：不同工況的安裝位置策略

1. 水處理行業

• 飲用水場景：安裝在離心泵出口 30D 后，避免泵葉輪擾動，某自來水廠案例中，30D 處安裝比 10D 處安裝，測量重復性提升 40%

• 污水處理：距離曝氣池出口≥50D，防止氣泡干擾，且選擇管道直線段的低點安裝，便于污泥排出

2. 化工行業

• 強腐蝕性介質：遠離反應釜出口 20D，避免反應釜攪拌產生的渦流，同時選擇垂直安裝方式，減少介質結晶附著

• 高粘度介質：上游安裝靜態混合器時，需保證混合器后 30D 的直管段，某油漆輸送線案例中，20D 安裝時測量誤差達 ±12%，30D 時降至 ±1.5%

3. 冶金行業

• 高爐冷卻水：安裝在回水管路垂直段，流體自下而上流動，避免水垢沉積，某鋼廠數據顯示，垂直安裝比水平安裝的維護周期延長 3 倍

• 鐵水計量：采用耐高溫型儀表（≥200℃），安裝在魚雷罐車出口 15D 的水平段，且上下游設置溫度補償段

五、安裝位置驗證：3 步實測評估法

1. 流態可視化檢測：通過 PIV（粒子圖像測速）技術拍攝管道內流場，要求測量段截面流速均勻度＞90%

2. 零點漂移測試：關閉上下游閥門，儀表通電 30 分鐘，零點漂移應≤±0.1% FS/24h

3. 實流校準對比：采用標準表法校準，在 10%~100% 量程內，誤差需≤±0.5%（高精度儀表≤±0.2%）

總結：電磁流量計的安裝位置選擇是流體力學、電磁感應原理與工程實踐的結合體。通過嚴格控制直管段長度、規避干擾源、優化安裝方位，并結合行業工況定制方案，可將測量不確定度控制在 ±0.3% 以內，實現從 "安裝達標" 到 "精準測量" 的跨越。實際應用中建議采用 BIM 技術進行安裝位置模擬，提前規避空間沖突，提升工程實施效率。
